一、擠出成型原理
擠出成型又叫擠塑、擠壓、擠出模塑。是借助螺桿和柱塞的擠壓作用，使塑化均勻的塑料強行通過模口而成為具有恒定截面的連續制品。
適合于所有高分子材料的加工，幾乎能成型所有的熱塑性塑料，也能加工少數熱固性塑料；塑料擠出的產品多，有管材、板材、棒材、片材、薄膜、單絲、電線電纜包覆層、各種異型材以及塑料與其它材料的復合物等；擠出工藝還可以用于塑料的著色、混煉、塑化、造粒及塑料的共混改性等，以擠出為基礎，配合吹脹、拉伸等技術則發展成為擠出-吹塑成型和擠出-拉幅成型制造中空吹塑制品和雙軸拉伸薄膜制品。

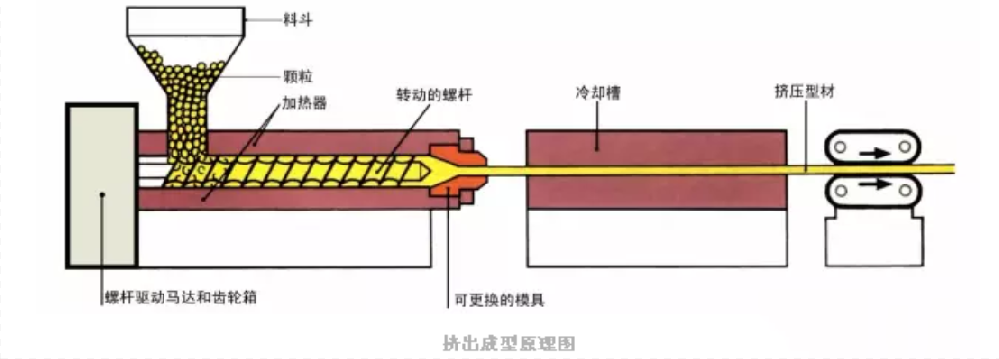

原理：
原料自料斗進入料筒，在螺桿旋轉作用下，通過料筒內壁和螺桿表面摩擦剪切作用向前輸送到加料段，在此松散固體向前輸送同時被壓實；在壓縮段，螺槽深度變淺，進一步壓實，同時在料筒外加熱和螺桿與料筒內壁摩擦剪切作用，料溫升高開始熔融，壓縮段結束；均化段使物料均勻，定溫、定量、定壓擠出熔體，到機頭后成型，經定型得到制品。
擠出機的工作過程：
固體輸送：塑料由料斗進入料筒后，隨著螺桿的旋轉而逐漸推向機頭方向。在加料段，螺槽被松散的固體粒子（或粉末）所充滿，物料開始被壓實。
熔融物料：當物料進入壓縮段后，由于螺槽逐漸變淺，以及機頭、多孔板和過濾網的阻力，在料筒中的物料形成很高的壓力，把物料壓得很密實；同時在料筒外加熱和螺桿、料筒對物料的混合，剪切作用所產生的內摩擦熱的作用下，塑料的溫度逐漸升高。對于常規的三段全螺紋螺桿來說，大約在壓縮段的1/3處與料筒壁相接處的某一點的物料溫度達到粘流溫度，開始熔融。隨著物料的不斷向前輸送，熔融的物料量逐漸增多，未熔物料減少，大約在壓縮段的結束處，全部物料熔融轉為粘流態，但此時各點的物料溫度尚不均勻。
均化計量：經過均化段的均化作用，物料溫度就比較均勻了，最后螺桿將熔融物料定量、定壓、定溫地擠入機頭。
二、設備組成

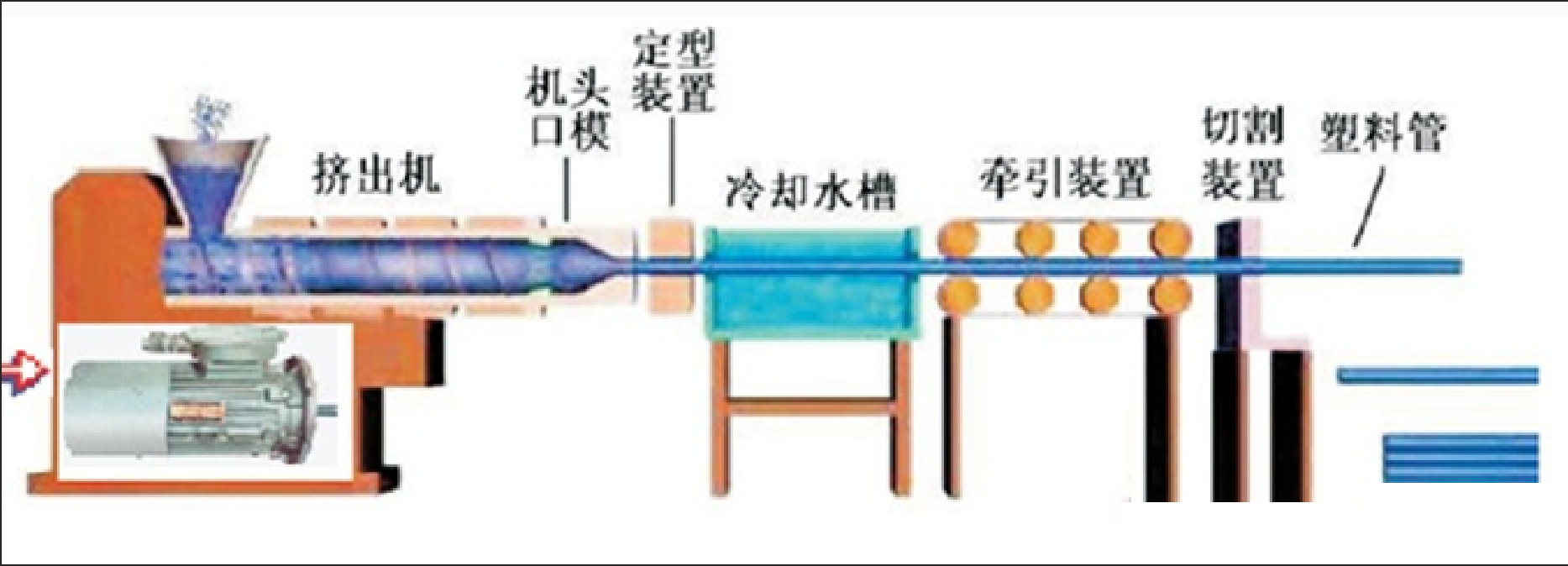

擠出成型設備由擠出機、機頭和口模、輔機等組成。
塑料擠出機的主機是擠塑機，它由擠壓系統、傳動系統和加熱冷卻系統組成。
擠出機的控制系統：各種電器、儀表和執行機構組成。
1、擠壓系統：
擠壓系統包括螺桿、機筒、料斗、機頭、和模具，塑料通過擠壓系統而塑化成均勻的熔體，并在這一過程中所建立壓力下，被螺桿連續的擠出機頭。
（1）螺桿：是擠塑機的最主要部件，它直接關系到擠塑機的應用范圍和生產率，由高強度耐腐蝕的合金鋼制成。
（2）機筒：是一金屬圓筒，一般用耐熱、耐壓強度較高、堅固耐磨、耐腐蝕的合金鋼或內襯合金鋼的復合鋼管制成。機筒與螺桿配合，實現對塑料的粉碎、軟化、熔融、塑化、排氣和壓實，并向成型系統連續均勻輸送膠料。一般機筒的長度為其直徑的15～30倍，以使塑料得到充分加熱和充分塑化為原則。
（3）料斗：料斗底部裝有截斷裝置，以便調整和切斷料流，料斗的側面裝有視孔和標定計量裝置。
（4）機頭和模具：機頭由合金鋼內套和碳素鋼外套構成，機頭內裝有成型模具。機頭的作用是將旋轉運動的塑料熔體轉變?yōu)槠叫兄本€運動，均勻平穩的導入模套中，并賦予塑料以必要的成型壓力。塑料在機頭內塑化壓實，經多孔濾板沿一定的流道通過機頭脖頸流入機頭成型模具，模芯模套適當配合，形成截面不斷減小的環形空隙，使塑料熔體在芯線的周圍形成連續密實的管狀包覆層。為保證機頭內塑料流道合理，消除積存塑料的死角，往往安置有分流套筒，為消除塑料擠出時壓力波動，也有設置均壓環的。機頭上還裝有模具校正和調整的裝置，便于調整和校正模芯和模套的同心度。
擠塑機按照機頭料流方向和螺桿中心線的夾角，將機頭分成斜角機頭（夾角120°）和直角機頭。機頭的外殼是用螺栓固定在機身上，機頭內的模具有模芯坐，并用螺帽固定在機頭進線端口，模芯座的前面裝有模芯，模芯及模芯座的中心有孔，用于通過芯線；在機頭前部裝有均壓環，用于均衡壓力；擠包成型部分由模套座和模套組成，模套的位置可由螺栓通過支撐來調節，以調整模套對模芯的相對位置，便于調節擠包層厚度的均勻性。機頭外部裝有加熱裝置和測溫裝置。
2、傳動系統：
傳動系統的作用是驅動螺桿，供給螺桿在擠出過程中所需要的力矩和轉速，通常由電動機、減速器和軸承等組成。
3、加熱冷卻裝置：
加熱與冷卻是塑料擠出過程能夠進行的必要條件。
（1）現在擠塑機通常用的是電加熱，分為電阻加熱和感應加熱，加熱片裝于機身、機脖、機頭各部分。加熱裝置由外部加熱筒內的塑料，使之升溫，以達到工藝操作所需要的溫度。
（2）冷卻裝置是為了保證塑料處于工藝要求的溫度范圍而設置的。具體說是為了排除螺桿旋轉的剪切摩擦產生的多余熱量，以避免溫度過高使塑料分解、焦燒或定型困難。機筒冷卻分為水冷與風冷兩種，一般中小型擠塑機采用風冷比較合適，大型則多采用水冷或兩種形式結合冷卻；螺桿冷卻主要采用中心水冷，目的是增加物料固體輸送率，穩定出膠量，同時提高產品質量；但在料斗處的冷卻，一是為了加強對固體物料的輸送作用，防止因升溫使塑料粒發粘堵塞料口，二是保證傳動部分正常工作。
4、牽引裝置：
其作用為均勻地牽引制品。并對制品的截面尺寸進行控制，使擠出過程穩定地進行。
5、控制系統（檢測和控制）：
作用：控制擠出機的主機、輔機的拖動電機、驅動油泵、油（汽）缸和其它各種執行機構所按需的功率、速度和軌跡運行檢測、控制主輔機的溫度、壓力、流量，實現對整個擠出機組的自動控制和對產品質量的控制

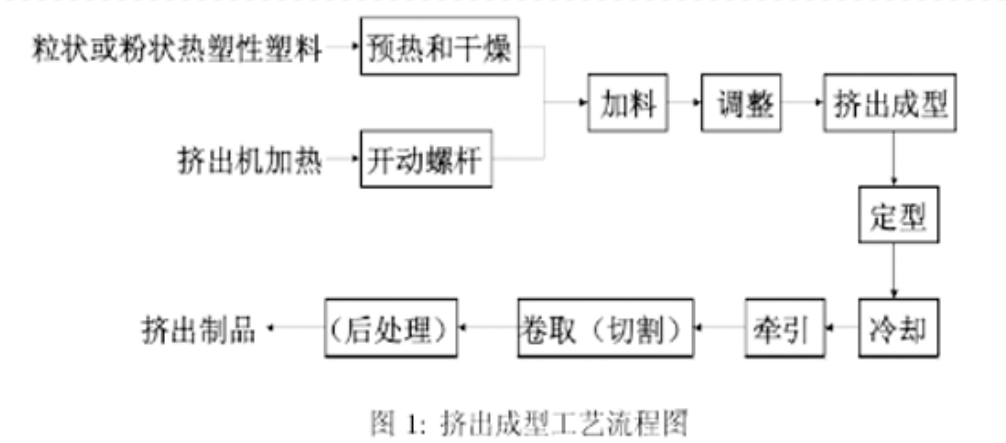

三、工藝流程
（1）原料的準備和預處理
（2）擠出成型
（3）定型與冷卻
熱塑性塑料擠出物離開機頭口模后仍處于高溫粘流狀態，具有很大的塑性變形能力，應立即進行定型和冷卻。如果定型和冷卻不及時，擠出物會在自重的作用下變形。定型裝置的作用是確定制品的形狀和尺寸；經定型裝置后，制品冷卻仍不充分，必須進一步冷卻。
（4）制品的牽引
熱塑性塑料擠出離開口模后，由于熱收縮和離模膨脹雙重效應，使擠出物的截面與口模的斷面形狀尺寸并不一致；此外，制品連續不斷擠出，其質量越來越大，如不引出，會造成堵塞生產停滯。因此要連續而均勻地將擠出物牽引出，以保證擠出過程的連續性，且可以調整擠出型材的截面尺寸和性能。
（5）卷?。ㄇ懈睿?br/>
定型冷卻后的制品根據需要的長度（重量）進行卷取和切割，一般軟質制品采用卷取的方式而硬質制品采用切割的方式。
（6）后處理
后處理包括熱處理和調濕處理。熱處理一般在高于制品使用溫度10~20℃或低于該塑料熱變形溫度10~20℃的條件下，對制品進行熱處理以消除內應力。有些吸濕性強的擠出制品，如聚酰胺制品，在空氣中使用或存放過程中會吸濕膨脹，而且這種吸濕膨脹過程需很長時間才能達到平衡，為了加速這類塑料制品的吸濕平衡，常需調濕處理。一般是采用將制品浸入含水介質中加熱進行調濕處理，在調濕的同時進行熱處理。
